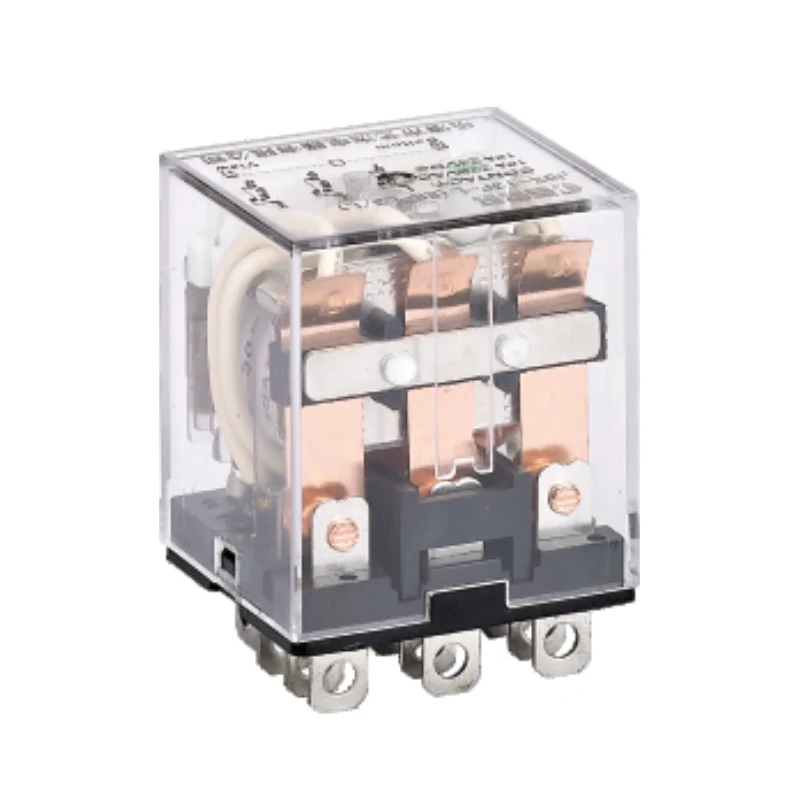

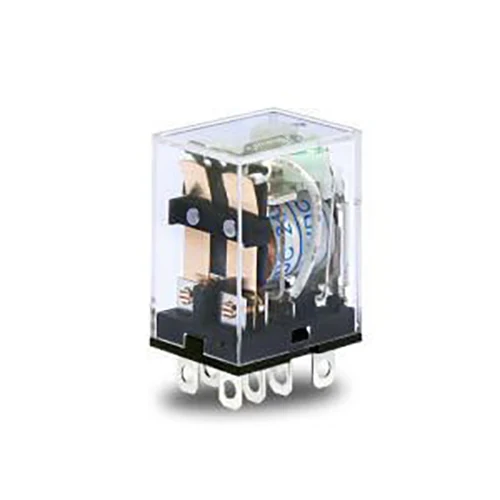

製品説明
Wenzhou Changjiu Technology Co., Ltd. は、高品質のサービスで知られる中国の電磁リレーの専門メーカーおよびサプライヤーです。当社の電磁リレーは、常に製品の品質を追求し、多くのお客様にご満足いただいております。お客様のニーズと品質を確保するため、生産力の高い国内パワーグループと連携しております。各サプライヤーを厳格に審査し、お客様に視聴していただくためのビデオを送信します。
種類と意味
1. 企業コード: Changjiu Electronics
2. シリアル番号
3.連絡先グループの数: 1、2
4. H接点 接点形式：Z変換形 D接点
5. 実装タイプ: P: PCB 実装タイプいいえ文字: プラグイン実装
6. 動作状態: L: LED は表示なし 文字: 表示なし
7. 補助、機能: T-カバープレートタイプ G-機械表示 D/CR-抑制保護
8.コイル電圧：DCは直流電圧の場合、ACは交流電圧の場合
製品性能
|
接触パラメータ |
お問い合わせフォーム |
1Z、1H、1D 2Z、2H、2D |
|
|
接触負荷 |
12A/AC250V、DC30V 8A/AC250V、DC30V |
||
|
スイッチング電源 |
3000VA、360W 2000VA、240W |
||
|
接触抵抗 |
≤100mΩ |
||
|
連絡先マテリア |
銀合金 |
||
|
電気的寿命 |
1×10⁵ |
||
|
機械的寿命 |
AC:3×106 |
||
|
ピックアップ電圧 |
DC:≤75%、AC:≤80%50/60Hz |
||
|
ドロップアウト電圧 |
DC:≥10%、AC:≥30%50/60Hz |
||
|
最大電圧 |
110% |
||
|
コイル電圧 |
直流(W) |
0.53 |
|
|
AC(VA |
0.9 |
||
|
吸引時間 |
≤20ms |
||
|
リリース時間 |
交流 |
≤20ms |
|
|
直流 |
≤10ms |
||
|
絶縁抵抗 |
≧1000MΩ（DC500V） |
||
|
絶縁耐力 |
同極接点間 |
AC1200V/1min(漏れ電流) |
|
|
極接点間 |
AC1500V/1min(漏れ電流) |
||
|
接点とコイル間 |
AC2500V/1min(漏れ電流) |
||
|
周囲温度 |
-25℃+55℃ |
||
|
周囲湿度 |
5%~85%RH |
||
|
大気圧 |
86～106KPa |
||
|
耐衝撃性 |
10G(正弦波半波パルス:11ms) |
||
|
耐振動性 |
10～55Hz 複振幅：1.0mm |
||
|
搭載タイプ |
プラグインのモジュール化 |
||
|
重さ |
20g程度 |
||
外形寸法(mm)
配線図
